mxgraph 系列3： 底层状态树 mxCell


1. 简介

mxgraph 内部使用一种树形数据结构记录图形文档的内容，在内容树上，每一个节点代表一个图形元素，元素信息会被存储在节点对象上；节点的父子关系表示父节点图形包含子节点图形，可以用于实现图形的分层、分组功能。例如，对于下面的图形：

内容树是图形文档的底层数据模型，有点像 vdom 之于 react；vnode 之于 vue。mxgraph 的许多功能都是围绕内容树展开的，例如渲染器 mxCellRenderer 根据内容树渲染出图形文档；编解码器 mxCellCodec 实现了外部存储格式与内容树之间的互相转换；各种 布局算法 的基本操作单位也都是内容树节点。因此，深入理解内容树模型能够为后面的源码学习过程打下扎实基础！

内容树模型由以下几个类实现：

  1. mxGraphModel: 内容树模型，主要实现一系列树结构操作方法。
  2. mxCell: 内容树节点，用于存储图形、连接线、分层等图元的状态信息。
  3. mxGeometry: 树节点的几何信息，记录了图形元素的宽高、坐标位置；连线的开始节点、结束节点等几何特性。

上面是哪个类的关系如下：

本文主要关注内容树节点 mxCell 的用法，关于 mxGraphModel、mxGeometry 的内容后续会用专门章节作介绍。

2. 初识 mxCell

mxCell 类定义在 javascript/src/js/model/mxCell.js 文件中，构造函数签名： function mxCell(value, geometry, style)，参数解释：

  • value: 用于定义图元的内容，支持传入 dom 对象、字符串。
  • geometry: 图形的几何数值，对于 vertex 类型记录了图形的 x、y、width、height 属性；edge 类型还会记录线段两端连接的点。
  • style: 图形样式

如下示例展示了如何构造 mxCell 对象：

1
2
3
4
5
6
7
8
9
// 构造mxCell实例
const cell = new mxCell('Hello world!', new mxGeometry(60, 80, 100, 100), 'fillColor=#ddd');
// 将cell设定为几何图案类型
cell.vertex = true;

// 使用 cell 对象构造模型
const model = new mxGraphModel(cell);
// 渲染模型
new mxGraph(document.getElementById('container'), model);

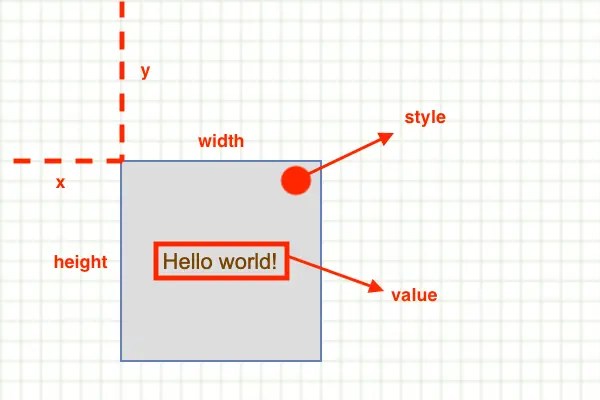

渲染结果：

提示：

mxgraph 的样式功能是在 CSS 样式体系基础上扩展而成，除标准的样式属性外还定义了很多自有的样式属性，后续会另开章节做介绍。

3. 使用 mxCell 画图

3.1 矩形

当 vertex=true 时，mxCell 默认图形样式就是矩形，所以渲染矩形时只要指定起始坐标、宽高属性即可，例如：

1
2
3
4
5
6
7
8
// 构造mxCell实例
const cell = new mxCell(
    null,
    // 通过 mxGeometry 指定矩形的宽高、起始坐标
    new mxGeometry(60, 80, 100, 100)
);
// 将cell设定为几何图案类型
cell.vertex = true;

渲染效果：

3.2 线段

使用 mxCell 画线段的逻辑会稍微复杂一些，代码片段：

1
2
3
4
5
6
7
const cell = new mxCell('Hello world!', new mxGeometry(), 'strokeWidth=3;');
// 将cell设定为线段
cell.edge = true;
// 设置起始点
cell.geometry.setTerminalPoint(new mxPoint(60, 180), true);
// 设置终结点
cell.geometry.setTerminalPoint(new mxPoint(230, 20), false);

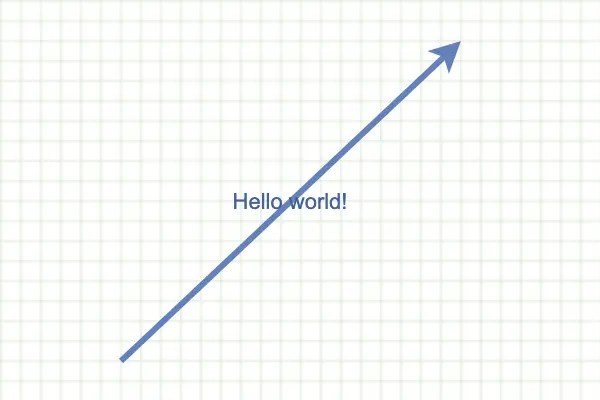

线段的位置是由线段两端端点位置确定，例如上例初始化 mxCell 后，还需要调用 setTerminalPoint 设定线段的起始结束位置才能正常渲染。上例渲染结果：

更进一步的，在一条线段内还可以使用 points 属性拆分出多个片段，例如：

1
2
3
4
5
6
7
8
9
const cell = new mxCell('Hello world!', new mxGeometry(), 'strokeWidth=3;');
// 将cell设定为线段
cell.edge = true;
// 设置起始点
cell.geometry.setTerminalPoint(new mxPoint(60, 180), true);
// 设置终结点
cell.geometry.setTerminalPoint(new mxPoint(230, 20), false);
// 使用 points 定义多个中间节点
cell.geometry.points = [new mxPoint(70, 50), new mxPoint(120, 80)];

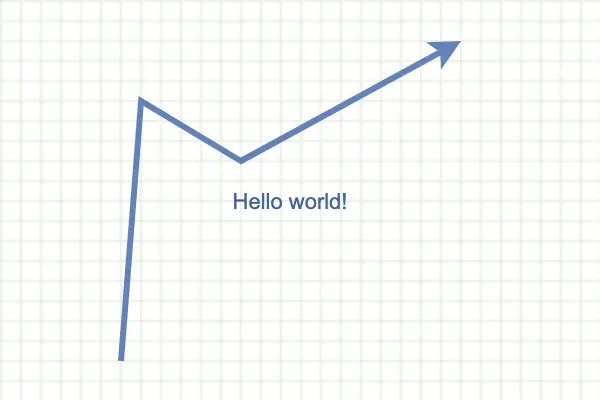

渲染效果：

3.3 更多内置图形

除了矩形和线段外，mxGraph 还内置支持其它图形，先来看一个示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
<!DOCTYPE html>
<html lang="zh-CN">
    <head>
        <meta charset="utf-8" />
        <meta http-equiv="X-UA-Compatible" content="IE=edge" />
        <meta name="viewport" content="width=device-width,initial-scale=1.0" />
        <title>mxgraph Example</title>
        <style>
            #container {
                background: url('../../assets/grid.gif');
            }
        </style>
        <script type="text/javascript">
            mxBasePath = '//cdn.jsdelivr.net/npm/[email protected]/javascript/src';
        </script>
    </head>
    <body>
        <div id="container" style="width: 400px; height: 400px;"></div>

        <script src="//cdn.jsdelivr.net/npm/[email protected]/javascript/mxClient.min.js"></script>
        <script type="text/javascript">
            function run(container) {
                const shapes = [
                    // mxGraph 内置支持如下图形：
                    'actor',
                    'cloud',
                    'cylinder',
                    'doubleEllipse',
                    'ellipse',
                    'hexagon',
                    'image;image=https://jgraph.github.io/mxgraph/docs/images/mxgraph_logo.gif',
                    'rectangle',
                    'rhombus',
                    'swimlane',
                    'triangle',
                ];
                const root = new mxCell(null, new mxGeometry(), null);
                for (let i = 0; i < shapes.length; i++) {
                    const shape = shapes[i];
                    const xOffset = i % 4,
                        yOffset = Math.floor(i / 4),
                        x = xOffset * 100 + 20,
                        y = yOffset * 100 + 20;
                    const geometry = new mxGeometry(x, y, 60, 60);
                    const cell = new mxCell(
                        shape.split(';')[0],
                        geometry,
                        // 通过shape指定cell的图形类别
                        `shape=${shape};verticalLabelPosition=bottom;spacingBottom=40`
                    );
                    cell.vertex = true;
                    root.insert(cell);
                }
                const model = new mxGraphModel(root);
                new mxGraph(container, model);
            }

            window.addEventListener('load', () => {
                run(document.getElementById('container'));
            });
        </script>
    </body>
</html>

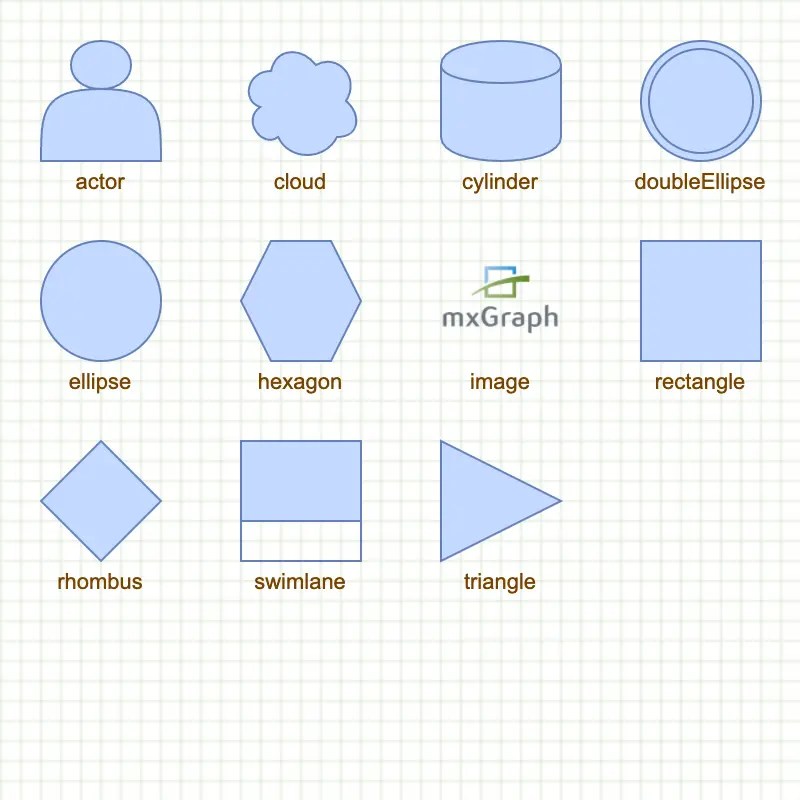

示例效果：

示例中，需要在构造 mxCell 实例时，通过 style 参数设定 cell 的图形类别，核心代码：

1
2
3
4
5
6
const cell = new mxCell(
    null,
    new mxGeometry(0, 0, 100, 100),
    //  通过shape属性修改图形类别
    `shape=triangle`
);

如果是图像类型，还需要通过 image 传入图片地址：

1
2
3
4
5
6
7
const cell = new mxCell(
    null,
    new mxGeometry(0, 0, 100, 100),
    // shape 属性指定位image
    // image 属性设定图片地址
    `shape=image;image=https://jgraph.github.io/mxgraph/docs/images/mxgraph_logo.gif`
);

3.4 自定义图形类

在 mxGraph 中，所有图形的基类都是 mxShape 类，用户只需要继承该类即可定义出新的图形类别，核心步骤：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// 1. 继承 mxShape 类
class CustomShape extends mxShape {
    constructor() {
        super();
    }

    // 图形的渲染方法
    paintBackground(c, x, y, w, h) {}
}

// 2. 在渲染器 mxCellRenderer 中注册图形类
mxCellRenderer.registerShape('customShape', CustomShape);

const cell = new mxCell(
    null,
    new mxGeometry(100, 50, 50, 100),
    // 3. 创建 mxCell时，依然通过 style 参数的shape属性定义图形类别
    'shape=customShape'
);

完整示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
<!DOCTYPE html>
<html lang="zh-CN">
    <head>
        <meta charset="utf-8" />
        <meta http-equiv="X-UA-Compatible" content="IE=edge" />
        <meta name="viewport" content="width=device-width,initial-scale=1.0" />
        <title>mxgraph Example</title>
        <style>
            #container {
                background: url('../../assets/grid.gif');
            }
        </style>
        <!-- Sets the basepath for the library if not in same directory -->
        <script type="text/javascript">
            mxBasePath = '//cdn.jsdelivr.net/npm/[email protected]/javascript/src';
        </script>
    </head>
    <body>
        <div id="container" style="width: 300px; height: 200px;"></div>

        <script src="//cdn.jsdelivr.net/npm/[email protected]/javascript/mxClient.min.js"></script>
        <script type="text/javascript">
            // 继承 mxShape 基类，扩展自定义图形类
            class CustomShape extends mxShape {
                constructor() {
                    super();
                }

                paintBackground(c, x, y, w, h) {
                    c.translate(x, y);

                    // Head
                    c.ellipse(w / 4, 0, w / 2, h / 4);
                    c.fillAndStroke();

                    c.begin();
                    c.moveTo(w / 2, h / 4);
                    c.lineTo(w / 2, (2 * h) / 3);

                    // Arms
                    c.moveTo(w / 2, h / 3);
                    c.lineTo(0, h / 3);
                    c.moveTo(w / 2, h / 3);
                    c.lineTo(w, h / 3);

                    // Legs
                    c.moveTo(w / 2, (2 * h) / 3);
                    c.lineTo(0, h);
                    c.moveTo(w / 2, (2 * h) / 3);
                    c.lineTo(w, h);
                    c.end();

                    c.stroke();
                }
            }

            // 需要在渲染器 mxCellRenderer 中注册图形
            mxCellRenderer.registerShape('customShape', CustomShape);

            function run(container) {
                const cell = new mxCell(
                    'Hello world!',
                    new mxGeometry(100, 50, 50, 100),
                    // 依然通过style参数的 shape 属性指定图形类别
                    'shape=customShape'
                );
                cell.vertex = true;

                const model = new mxGraphModel(cell);
                new mxGraph(container, model);
            }

            window.addEventListener('load', () => {
                run(document.getElementById('container'));
            });
        </script>
    </body>
</html>

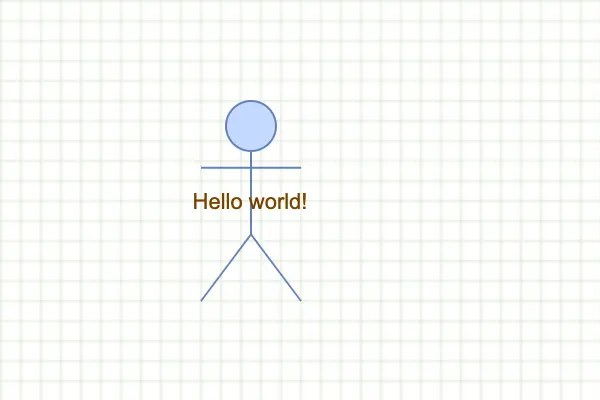

示例效果：

3.5 使用 stencils 画图

除了通过扩展 mxShape 实现自定义图形类之外，还可以使用 stencils 接口定义新的图形类别，主要步骤有：

1
2
3
4
5
6
7
8
9
10
11
12
13
// 1. xml 格式定义图形内容
const shapes = `<shapes>...</shapes>`;
// 2. 将字符串转化为 DOM 对象
const node = new DOMParser().parseFromString(shapes, 'text/xml');
// 3. 注册 stencils 对象
mxStencilRegistry.addStencil('or', new mxStencil(node.firstChild));

const cell = new mxCell(
    null,
    new mxGeometry(100, 50, 50, 100),
    // 4. 创建 mxCell时，依然通过 style 参数的shape属性定义图形类别
    'shape=or'
);

完整示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
<!DOCTYPE html>
<html lang="zh-CN">
    <head>
        <meta charset="utf-8" />
        <meta http-equiv="X-UA-Compatible" content="IE=edge" />
        <meta name="viewport" content="width=device-width,initial-scale=1.0" />
        <title>mxgraph Example</title>
        <style>
            #container {
                background: url('../../assets/grid.gif');
            }
        </style>
        <!-- Sets the basepath for the library if not in same directory -->
        <script type="text/javascript">
            mxBasePath = '//cdn.jsdelivr.net/npm/[email protected]/javascript/src';
        </script>
    </head>
    <body>
        <div id="container" style="width: 300px; height: 200px;"></div>

        <script src="//cdn.jsdelivr.net/npm/[email protected]/javascript/mxClient.min.js"></script>
        <script type="text/javascript">
            // xml 形式定义图形内容
            const shapes = `<shapes>
          <shape name="or" aspect="variable">
              <background>
                  <path>
                      <move x="0" y="0" />
                      <quad x1="100" y1="0" x2="100" y2="50" />
                      <quad x1="100" y1="100" x2="0" y2="100" />
                      <close/>
                  </path>
              </background>
              <foreground>
                  <fillstroke/>
              </foreground>
          </shape>
      </shapes>`;
            // 将字符串的xml值解析为dom对象
            const parser = new DOMParser();
            const node = parser.parseFromString(shapes, 'text/xml');
            // 注册画笔
            mxStencilRegistry.addStencil('or', new mxStencil(node.firstChild));

            function run(container) {
                const cell = new mxCell(null, new mxGeometry(100, 50, 50, 100), 'shape=or');
                cell.vertex = true;

                const model = new mxGraphModel(cell);
                new mxGraph(container, model);
            }

            window.addEventListener('load', () => {
                run(document.getElementById('container'));
            });
        </script>
    </body>
</html>

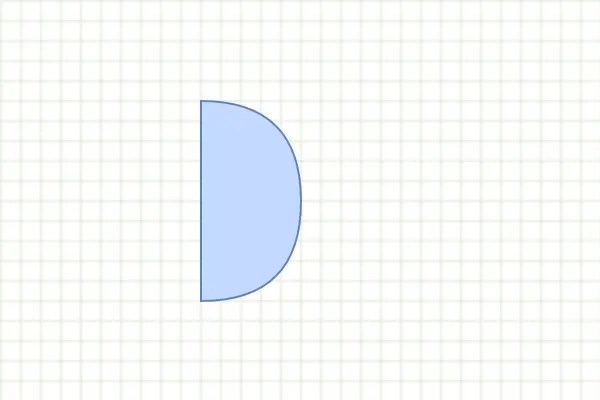

示例效果：

提示：

自定义 mxShape 与 stencils 接口都能扩展出新的图形类别，mxShape 通过类形式定义，会有一定的开发成本，但是能够定制更多图形逻辑；而 stencils 可以通过外部的 xml 文件定义，开发与管理上会更方便一些。具体使用何种方式，可根据实际需求选择。

两套方法论都比较复杂，不是一个小片段就能说清楚的作者后续会另开专题，做详细介绍。




4. 总结

至此为止，本节内容就差不多结束了。文章主要介绍了底层数据结构 mxCell 以及如何使用 mxCell 画出各种不同图形。随着学习的深入，我们发现有更多可以挖掘的点，包括：

  1. mxGraphModel 的使用方法
  2. mxGraph 中的 style 体系是如何使用、运作的
  3. 如何执行图形的几何变换
  4. 自定义图形类、自定义 stencils 的使用方法
  5. ...

未来会逐步补充系列文章，力求能够帮助有需要的人深入理解 mxGraph 的用法和原理，感兴趣的同学欢迎关注。
