关于python：设置Matplotlib颜色条大小以匹配图形


Set Matplotlib colorbar size to match graph

我无法在像这样的imshow图上获得与该图相同的高度的色条，但事后没有使用Photoshop。 如何获得匹配的高度？Example of the colorbar size mismatch

相关讨论

无论显示大小如何，这种组合(以及接近这些值的组合)似乎对我来说都是"神奇"的，可以使颜色条始终按图缩放。

1
plt.colorbar(im,fraction=0.046, pad=0.04)

它还不需要共享轴，该轴可以使绘图偏离正方形。

相关讨论

您可以使用matplotlib AxisDivider轻松完成此操作。

链接页面中的示例也可以在不使用子图的情况下运行：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
import matplotlib.pyplot as plt
from mpl_toolkits.axes_grid1 import make_axes_locatable
import numpy as np

plt.figure()
ax = plt.gca()
im = ax.imshow(np.arange(100).reshape((10,10)))

# create an axes on the right side of ax. The width of cax will be 5%
# of ax and the padding between cax and ax will be fixed at 0.05 inch.
divider = make_axes_locatable(ax)
cax = divider.append_axes("right", size="5%", pad=0.05)

plt.colorbar(im, cax=cax)

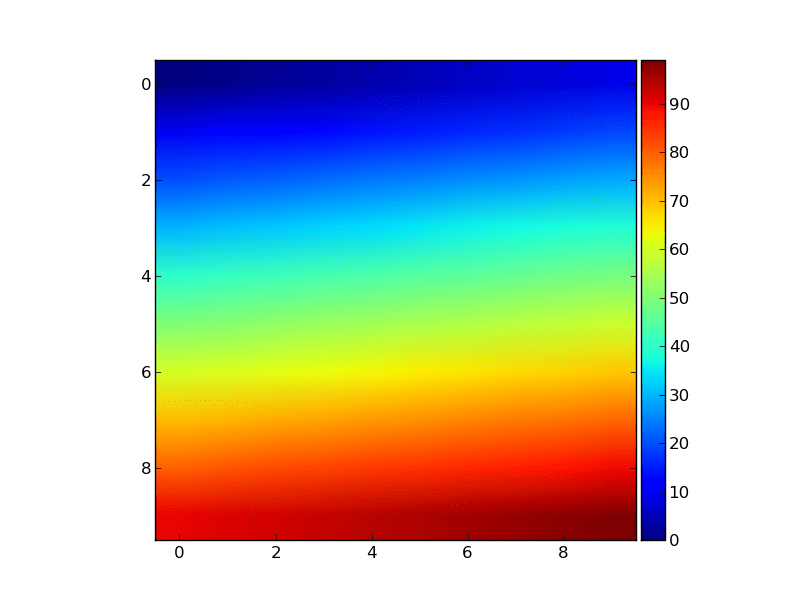

enter image description here

相关讨论

@bogatron已经给出了matplotlib文档所建议的答案，该答案产生正确的高度，但是它引入了另一个问题。
现在，颜色条的宽度(以及颜色条和图之间的空间)随图的宽度而变化。
换句话说，颜色条的纵横比不再固定。

为了获得正确的高度和给定的宽高比，您必须更深入地研究神秘的axes_grid1模块。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
import matplotlib.pyplot as plt
from mpl_toolkits.axes_grid1 import make_axes_locatable, axes_size
import numpy as np

aspect = 20
pad_fraction = 0.5

ax = plt.gca()
im = ax.imshow(np.arange(200).reshape((20, 10)))
divider = make_axes_locatable(ax)
width = axes_size.AxesY(ax, aspect=1./aspect)
pad = axes_size.Fraction(pad_fraction, width)
cax = divider.append_axes("right", size=width, pad=pad)
plt.colorbar(im, cax=cax)

请注意，这指定了彩条的宽度。图的高度(与之前的宽度相反)。

现在可以将颜色条和图之间的间距指定为颜色条宽度的一部分，恕我直言，IMHO比图形宽度的一部分有意义得多。

image plot with colorbar

更新：

我在该主题上创建了一个IPython笔记本，在其中将上面的代码打包到一个易于重用的函数中：

1
2
3
4
5
6
7
8
9
10
11
12
import matplotlib.pyplot as plt
from mpl_toolkits import axes_grid1

def add_colorbar(im, aspect=20, pad_fraction=0.5, **kwargs):
   """Add a vertical color bar to an image plot."""
    divider = axes_grid1.make_axes_locatable(im.axes)
    width = axes_grid1.axes_size.AxesY(im.axes, aspect=1./aspect)
    pad = axes_grid1.axes_size.Fraction(pad_fraction, width)
    current_ax = plt.gca()
    cax = divider.append_axes("right", size=width, pad=pad)
    plt.sca(current_ax)
    return im.axes.figure.colorbar(im, cax=cax, **kwargs)

可以这样使用：

1
2
im = plt.imshow(np.arange(200).reshape((20, 10)))
add_colorbar(im)
相关讨论

我感谢上述所有答案。但是，就像指出的一些答案和注释一样，axes_grid1模块无法处理GeoAxes，而调整fraction，pad，shrink和其他类似参数不一定能给出非常精确的顺序，这确实让我感到困扰。我相信给自己的colorbar一个axes可能是解决所有提到的问题的更好解决方案。

码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
import matplotlib.pyplot as plt
import numpy as np

fig=plt.figure()
ax = plt.axes()
im = ax.imshow(np.arange(100).reshape((10,10)))

# Create an axes for colorbar. The position of the axes is calculated based on the position of ax.
# You can change 0.01 to adjust the distance between the main image and the colorbar.
# You can change 0.02 to adjust the width of the colorbar.
# This practice is universal for both subplots and GeoAxes.

cax = fig.add_axes([ax.get_position().x1+0.01,ax.get_position().y0,0.02,ax.get_position().height])
plt.colorbar(im, cax=cax) # Similar to fig.colorbar(im, cax = cax)

结果

enter image description here

稍后，我发现matplotlib.pyplot.colorbar官方文档也提供了ax选项，这些选项是现有的轴，将为颜色栏提供空间。因此，它对于多个子图很有用，请参阅以下内容。

码

1
2
3
4
fig, ax = plt.subplots(2,1,figsize=(12,8)) # Caution, figsize will also influence positions.
im1 = ax[0].imshow(np.arange(100).reshape((10,10)), vmin = -100, vmax =100)
im2 = ax[1].imshow(np.arange(-100,0).reshape((10,10)), vmin = -100, vmax =100)
fig.colorbar(im1, ax=ax)

结果

enter image description here

同样，您也可以通过指定cax达到类似的效果，从我的角度来看，这是一种更准确的方法。

码

1
2
3
4
5
fig, ax = plt.subplots(2,1,figsize=(12,8))
im1 = ax[0].imshow(np.arange(100).reshape((10,10)), vmin = -100, vmax =100)
im2 = ax[1].imshow(np.arange(-100,0).reshape((10,10)), vmin = -100, vmax =100)
cax = fig.add_axes([ax[1].get_position().x1-0.25,ax[1].get_position().y0,0.02,ax[0].get_position().y1-ax[1].get_position().y0])
fig.colorbar(im1, cax=cax)

结果

enter image description here

相关讨论

以上所有解决方案都不错，但是我最喜欢@Steve和@bejota的解决方案，因为它们不涉及花哨的调用并且具有通用性。

通用的意思是可以与任何类型的轴(包括GeoAxes)一起使用。例如，您已投影了要映射的轴：

1
2
3
projection = cartopy.crs.UTM(zone='17N')
ax = plt.axes(projection=projection)
im = ax.imshow(np.arange(200).reshape((20, 10)))

致电

1
cax = divider.append_axes("right", size=width, pad=pad)

将失败，并显示：KeyException: map_projection

因此，使用所有类型的轴处理颜色条大小的唯一通用方法是：

1
ax.colorbar(im, fraction=0.046, pad=0.04)

从0.035到0.046的分数工作以获得最佳尺寸。但是，必须调整小数和paddig的值，以使其最适合您的绘图，并且根据色条的方向是垂直位置还是水平方向，它们的值将有所不同。

相关讨论

创建colorbar时，请尝试使用小数和/或收缩参数。

从文件：

fraction 0.15; fraction of original axes to use for colorbar

shrink 1.0; fraction by which to shrink the colorbar

相关讨论
